МАШИНА ДЛЯ РЕЗКИ АЛЮМИНИЯ С ДВОЙНОЙ ГОЛОВКОЙ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
• Эта машина используется для резки алюминиевых дверей и окон.
• Станок для резки алюминия с двойной головкой может резать внутренние углы 45°, внешние 45° и 90°.
• Правая головка может автоматически перемещаться с помощью двигателя.
• Резка лезвия осуществляется сзади вперед, с использованием газожидкостного демпфирующего механизма и пары линейных направляющих, работа становится более стабильной.
• С опорой среднего профиля и подвижным держателем.
• С системой распыления охлаждающей смазки.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Имя | Станок для резки алюминия с двойной головкой |
Модель | SSJ06-450x3700 |
Источник питания | 110 В/220 В/380 В |
Входная мощность | 1,5х2 (кВт) |
Давление воздуха | 0,5～0,8(МПа) |
Скорость вращения | 2800(об/мин) |
Спецификация лезвия | ￠ 450*30(мм) |
Угол резки | 45°, 90°, -45° |
Высота резки | 150~200(мм) |
Ширина резки | 120 (мм) |
Макс. длина резки | 3700 (мм) |
Габаритный размер | 4550×1200×1600(мм) |
Масса | 1000 (кг) |

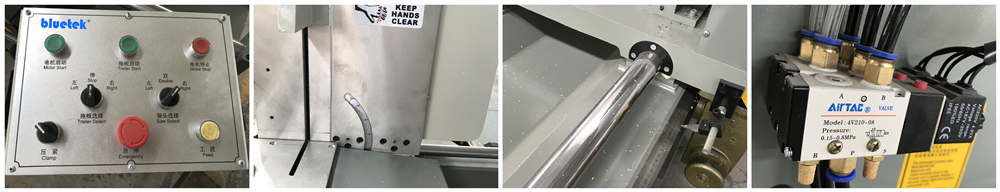

СТАНДАРТНЫЕ АКСЕССУАРЫ
Низковольтные электроприборы | Шнайдер, Франция |
Кнопки | Шнайдер, Франция |
Соленоидный клапан | AirTAC, Тайвань, Китай |
Квадратная направляющая | ХИВИН, Тайвань, Китай |
Цилиндр | EASUN, итальянское совместное предприятие |
Лезвие пилы | Ваген, Япония |
Мотор | Аньхой Чжэньян, ведущий бренд Китая |
Устройство воздушного фильтра | STNC, ведущий бренд Китая |
Машины для производства алюминиевых дверей и окон Решение 1
| |||
Элемент | Имя машины | Модель | Примечание |
1 | Цифровой станок для резки алюминия с двойной головкой | ЛДЖЗ2С-500С4200 | Резка |
2 | Машина для обжима алюминиевых оконных углов | ЛМБ-130 | Угловое соединение |
3 | Торцевой фрезерный станок | ЛХД-200 | Фрезерование конца импоста |
4 | Алюминиевый штамповочный станок | ЛЯ6-50 | Пробивание отверстий |
5 | Копировально-фрезерный станок для алюминиевых окон | ЛХФ-300х150 | Фрезерование отверстий |
Машины для производства алюминиевых дверей и окон, Решение 2
| |||
Элемент | Имя машины | Модель | Примечание |
1 | Высокоточная отрезная пила с двумя головками с ЧПУ | ЛДЖЗ2С-500С4200 | Резка |
2 | Автоматическая пила для резки угловых соединителей | LJJ01-450 | Резка |
3 | Сверхмощная машина для обжима углов | ЛМБ-160 | Угловое соединение |
4 | Автоматический торцевой фрезерный станок | LXD05A-200 | Фрезерование конца импоста |
5 | Алюминиевый штамповочный станок | ЛЯ-90 | Пробивание отверстий |
6 | 800-мм алюминиевый 3-осевой фрезерный станок с ЧПУ | LSKX-CNC-800 | Фрезерование и сверление |
Решение 3 для машин для производства алюминиевых дверей и окон
| |||
Элемент | Имя машины | Модель | Примечание |
1 | Алюминиевый интеллектуальный режущий центр с ЧПУ | LJQZ3-CNC-550x6500 | Резка |
2 | Автоматическая пила для резки угловых соединителей с ЧПУ | LJJ02-ЧПУ-500 | Резка |
3 | Четырехголовочный угловой обжимной станок с ЧПУ | ЛМ4С-120х1800х3000 | Угловое соединение |
4 | Автоматический торцевой фрезерный станок | LXD05A-200 | Фрезерование конца импоста |
5 | Алюминиевый штамповочный станок | ЛЯ-90 | Пробивание отверстий |
6 | 3000-мм алюминиевый 3-осевой фрезерный центр с ЧПУ | LSKX-CNC-3000 | Фрезерование и сверление |
7 | Гибочный станок с ЧПУ для алюминиевого профиля | LW-ЧПУ-200 | Гибка Арки |
