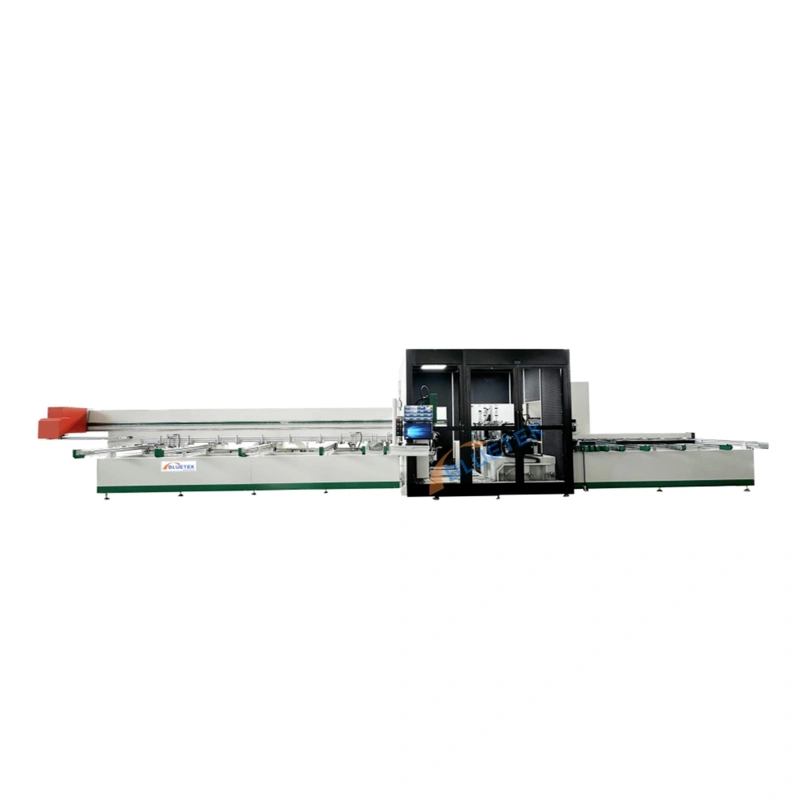

Toda la estación de trabajo con puerta y ventana de aluminio se divide en tres partes: mecanismo de carga automática, cabina de procesamiento compuesto y mecanismo de descarga automática.
Esta estación de trabajo es una estación de trabajo inteligente innovadora y desarrollada para resolver el problema de la diversificación, el procesamiento por lotes, la mano de obra intensiva y la baja capacidad de producción de puertas y ventanas para decoración del hogar. Desde la carga, el procesamiento del compuesto y la descarga, los orificios de inyección de pegamento, los orificios de las esquinas, los orificios para pasadores, los orificios de drenaje, los orificios de montaje, los orificios para llaves, los orificios para la caja de seguridad, las marcas de parteluz, el biselado del conductor y el corte de 45/90 grados se completan en uno. ir.
16 servoejes de bus, 8 husillos de fresado, 3 hojas de sierra y 2 marcas láser. Realizada mediante comunicación CNA, convertidor de frecuencia, controlador y control de programa PLC, la transmisión de datos es estable y rápida y la precisión del procesamiento es muy alta.

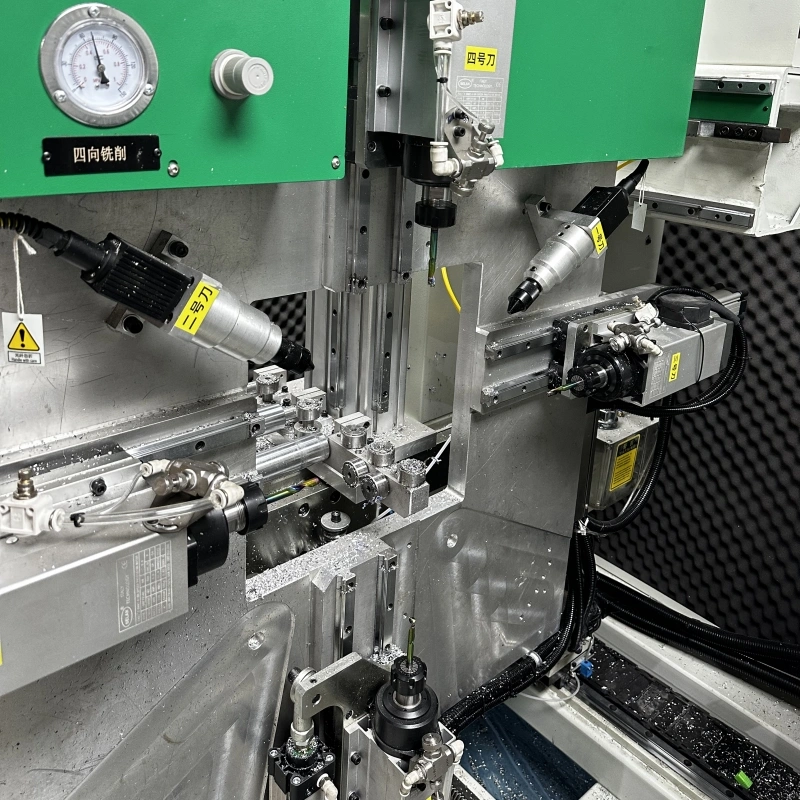

Tecnología inteligente de procesamiento de tres zonas: la cabina de procesamiento de compuestos se compone de una unidad de fresado, una unidad de aserrado y una unidad de perforación. Estas tres unidades procesan al mismo tiempo sin interferir entre sí.

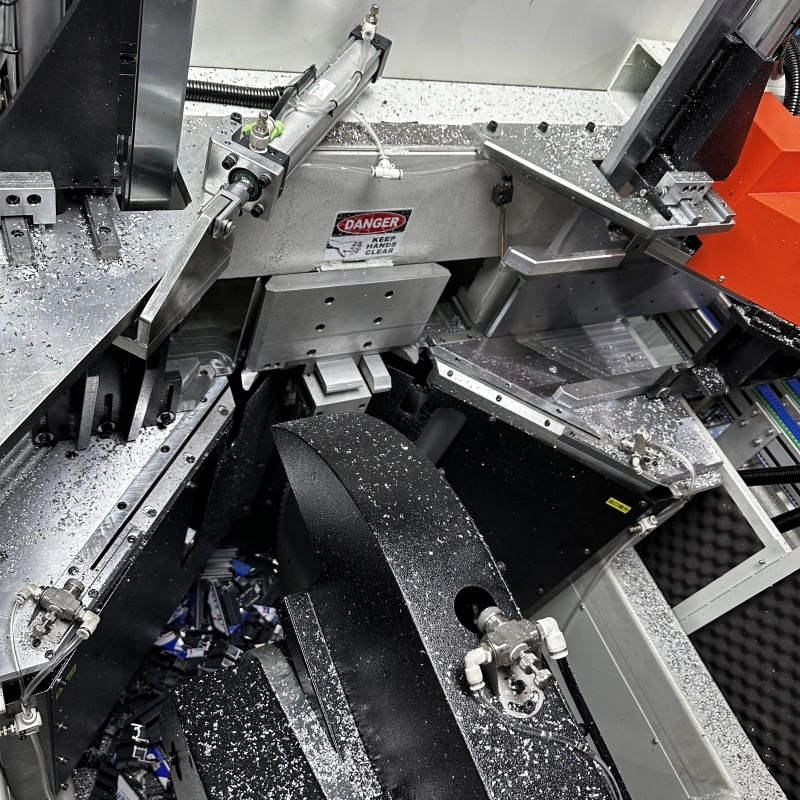

Ángulos de corte de la estación de trabajo de puertas y ventanas de aluminio: dos ángulos fijos de 45 grados: corte hacia arriba; Un ángulo fijo de 90 grados: corte horizontal.
Herramientas 1 , 2 : Marcado láser
Herramientas 3, 4, 5, 6 : Orificio de bloqueo, Ranura de agua, Orificio de instalación, ...
Herramientas 7, 9 : orificio de conexión Conrer, orificio de pasador
Herramientas 8, 10 : Orificio de inyección de pegamento
Dispositivo de descarga automática e impresora. La longitud de la mesa de descarga se puede personalizar según los requisitos del cliente.
La estación de trabajo inteligente con puerta y ventana de aluminio SZA610 adopta sistemas informáticos de nivel industrial y unidades de control de servoaccionamiento de bus, que están conectados con software de gestión ERP y software de puertas y ventanas para lograr una producción y gestión inteligentes.
Alta precisión y alta eficiencia para fabricar puertas con ventanas de aluminio.
PARÁMETROS TÉCNICOS DE LA ESTACIÓN DE TRABAJO INTELIGENTE CON PUERTA Y VENTANA DE ALUMINIO SZA610
| Modelo | SZA610 |
| nombre del producto | Estación de trabajo con puerta y ventana de aluminio |
| Voltaje de potencia | 380V 0Hz trifásico o según solicitud |
| Poder total | 45,55 KW |
| Eje de velocidad | 2850 rpm |
| Diámetro de la hoja de sierra | Φ550x4.4xΦ30 120T |
| Ángulos de corte | Izquierda 45°, Derecha 45°, 90° |
| Rango de procesamiento Alto * Ancho | 150*180 milímetros |
| Longitud de procesamiento | 100~6500 milímetros |
| Precisión de corte | ±0,2 mm |
| Cargando cantidad de barras | 9+1 piezas |
| Carrera de alimentación del manipulador | 6500 milímetros |
| Carrera de descarga del manipulador | 1000 milímetros |
| Velocidad de corte de la hoja | 20~25M/minuto |
| Dimensión global | 17000*4000*3000 milímetros |
| Peso bruto | 12000 KG |
