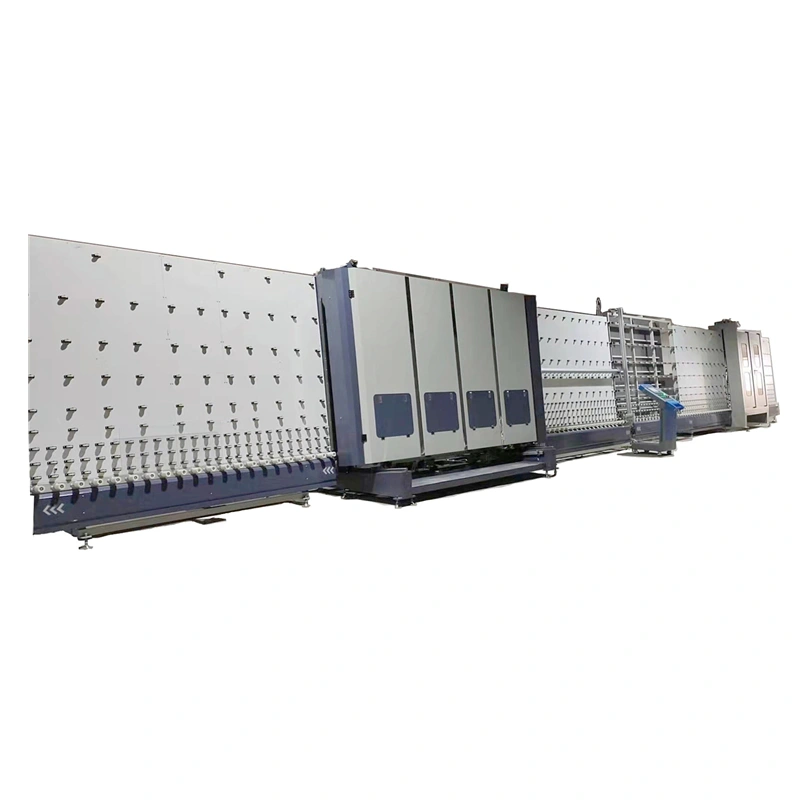

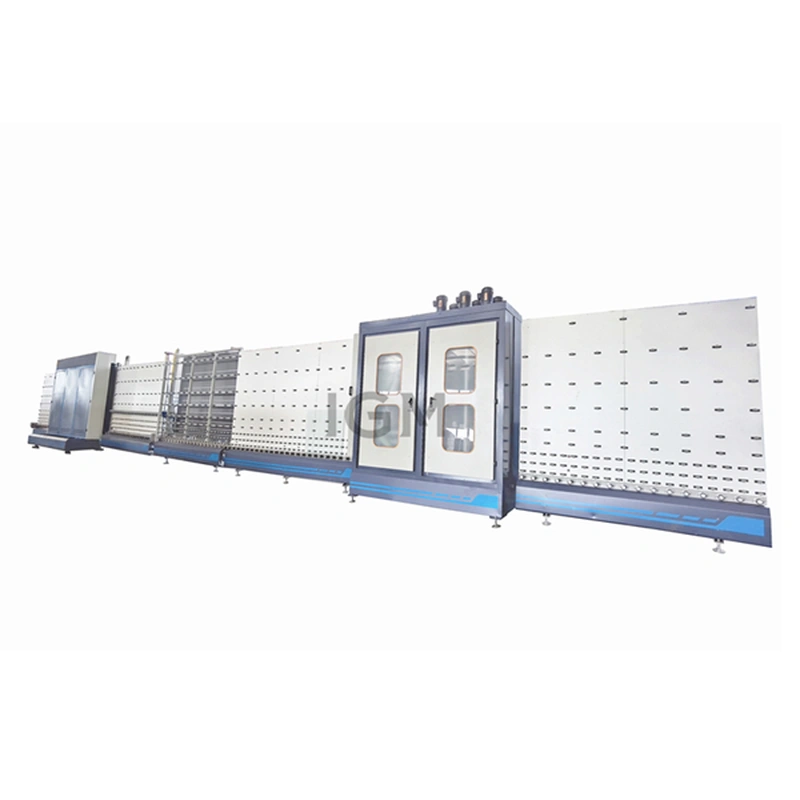

Línea máquina de producción de vidrio aislante con llenado de gas

PRINCIPALES CARACTERÍSTICAS

• Todo el proceso de la línea de máquina de producción de vidrio aislante está controlado por PLC y conversión de frecuencia. Si no entra vidrio, el equipo deja de funcionar automáticamente, reduciendo el consumo de energía.

• Vidrio doble, vidrio triple, piezas grandes y pequeñas, función de procesamiento de vidrio hueco de forma especial.

• Dispositivo de detección automática de espesor, longitud y altura del vidrio.

• La sección de alimentación está equipada con un dispositivo de detección de recubrimiento por contacto, que es estable y confiable.

• Alta potencia (18,5 KW), ventilador de alta presión, cuchilla de aire de acero inoxidable, velocidad de secado rápida.

• El ventilador tiene un funcionamiento sin carga intermitente y amortiguador sin vidrio, reduce el consumo de energía y tiene una función de suspensión automática.

• 03/04 La sección de salida de limpieza y la sección de posicionamiento del marco de aluminio pueden almacenar dos vasos pequeños para mejorar la eficiencia de la producción.

• La sección 04 tiene la función de recoger y colocar el vidrio a voluntad.

• El posicionamiento del marco de aluminio está hecho de perfil de aleación de aluminio, equipado con indicador de posición, fácil de ajustar la profundidad del pegamento.

• El exterior del tablero está controlado hidráulicamente y la operación es estable y confiable.

• El prensado de la sección de prensado plano de la hoja combinada adopta el prensado servo, y el par de prensado se calcula automáticamente de acuerdo con el tamaño del vidrio para garantizar que el vidrio se prensará uniformemente y no se romperá.

• Hay 48 dispositivos de ajuste para la placa de presión frontal de la sección de presión de la placa para asegurar la superficie plana de la placa. El prensado está guiado por un carril cuadrado lineal.

• Las piezas grandes y pequeñas de los cuatro lados están controladas por servomotores, con un ancho de 100 mm y una dirección vertical de 50 mm.

• La función inflable en la tabla adopta el método de carga hacia abajo, que se infla rápidamente y tiene una alta concentración. La concentración de inflado local alcanza el 100% y el tamaño inflable máximo es de 2500 × 3000 mm.

• La ventosa está equipada con una válvula anti-conexión para reducir el consumo de aire y asegurar que el vidrio se absorba firmemente y no se combe.

• Hay funciones anti-flacidez del vidrio y recogida automática de la película al cerrar la película por dentro.

¿Cómo llenar gas en línea?

Después de que la primera pieza de vidrio entra en la sección de prensado, la ventosa de la placa frontal funciona, pero la placa de prensado no se abre. Después de instalar la segunda pieza de vidrio con el espaciador de aluminio, el interruptor de pie inicia la transmisión del vidrio y la placa de presión se abre, la placa inflable lateral y la inferior Cuando la placa inflable se estira y la segunda pieza de vidrio entra en la presión de la placa , se sincronizará con el deflector de sellado. Después de que el vidrio se detenga, se levantará y habrá una señal. Cerca de la posición de inflación y comience la inflación. Una vez alcanzado el tiempo de inflado, continúe inflando mientras presiona en su lugar, el inflado se cerrará y la placa de presión se abrirá después de que se mantenga la presión y se complete el inflado y la fusión de las láminas.

Nota: Al inflar, la parte inferior, los lados izquierdo y derecho del vidrio están sellados para reducir el consumo de argón.
